普通的FA(Factory Automation)用彩色相机的话用1CCD合成颜色。因各种原因,彩色相机被认为不适合进行图像检测和测量,【纯色彩处理】活用了彩色的易读性特点,能有效的进行高精度检查。

普通的色彩处理

普通的色彩处理
普通的色彩处理
  • 精度明显下降
  • 只能使用白色照明
  • 经常发生颜色偏差
  • 相机和透镜的成本高

ViSCO的色彩处理

ViSCO的色彩处理
ViSCO的色彩处理
  • 分辨率不下降
  • 有效利用照明
  • 不发生色差
  • 相机和透镜的成本不变

普通的FA彩色相机

一般的FA彩色相机的话,在CCD的总像素数中绿色的分辨率占其一半,红色和蓝色的分辨率为四分之一,每个像素用周边像素的输出,进行补间运算,并作出RGB。

↓

虽说是补间,但补间过程中所丢失的数据对检查来说是致命性的!

1CCD彩色相机分辨率

彩色相机与照明的关系

彩色相机的话,由于比较重视显色,所以只能使用白色照明。但实际上根据材质或表面状态、缺陷种类等情况,使用不同颜色(=波长)的光源的话会更容易查看。

白色照明不能发挥照明效果

白色照明不能发挥照明效果
  • 红色虽然看的清楚,但几乎看不到伤痕

使用蓝色照明

使用蓝色照明
  • 蓝色能清楚地看得到伤痕!
↓

白色照明的话照明效果不明显!

为了避免色差

普通透镜的折射率会根据波长(=颜色)不一样。所以,即便使用同一透镜,根据颜色焦距也不同,因此图像的大小和位置方面会出现差异,这叫做透镜的色差。通常的写真的话会有些防止色差的方法,但用到检查的话可能就无法避免。

↓

由于发生色差,因此无法检查!

有色差的图像

有色差的图像

同一对象,换成黑白的话就没有问题

同一对象,换成黑白的话就没有问题

ViSCO利用黑白相机进行色差处理!

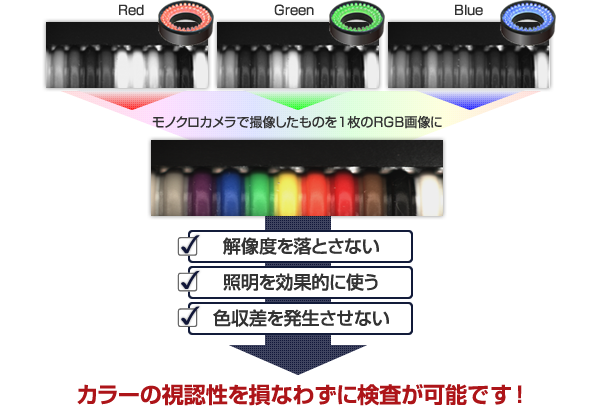

ViSCO的色差处理技术针对各红、绿、蓝照明,用黑白相机进行拍摄,并使让合成为一张RGB图像。
最大限度的发挥黑白相机的高精度效果,合成了照明,并实现了高检测率的色彩检查。

不损坏色彩视认性的情况下完成检查!
