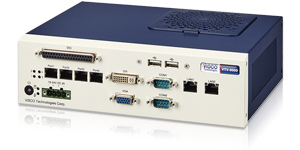

VTV-9000C

VTV-9000系列中,小型的图像处理检查装置。具备FA机器的牢固性及小型化省空间的主机。最多可连接4台相机,并且延续了高级版的相同功能及结构。亦可对应5m以上的相机线。

可连接VT Digital E相机。

VT Digital E 相机

500万像素黑白/彩色

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
黑白 VTC-E050M00-SE 2448x2048 48ms
(21fps)
35x35x53.4mm
彩色 VTC-E050C00-SE 35x35x53.7mm

300万像素黑白/彩色

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
黑白 VTC-E030M00-SE 2048x1536 30ms
(33fps)
35x35x53.4mm
彩色 VTC-E030C00-SE 35x35x53.7mm

200万像素黑白/彩色

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
黑白 VTC-200EM10-SE 1616x1236 33ms
(30fps)
35x35x55.9mm
彩色 VTC-200EC10-SE
黑白 VTC-200EM20-SE 2048x1088 23ms
(44fps)
35x35x55.9mm
彩色 VTC-200EC20-SE

30万像素黑白/彩色

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
黑白 VTC-030EM10-SE 640x480 10ms
(100fps)
35x35x55.9mm
彩色 VTC-030EC10-SE

VT Digital E 相机线缆

品名 型号 接插件
(相机端-主机)
3m 自控 VTCC-ERJRN-03D 锁定RJ-RJ
5m 自控 VTCC-ERJRN-05D 锁定RJ-RJ
10m 自控 VTCC-ERJRN-10D 锁定RJ-RJ

硬件规格

型号 V9KCEPL2-4**
相机最大连接数 4台(可混用不同像素数的相机)
外观尺寸 230(W)×175(D)×70(H)mm
重量 2.3kg
功率 220W以下

图纸

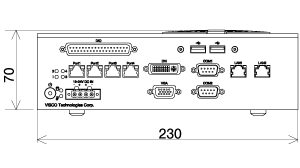

正面

正面

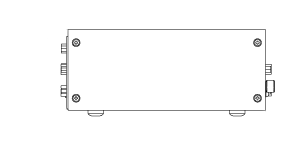

侧面

侧面

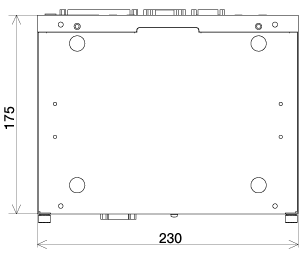

底面

底面

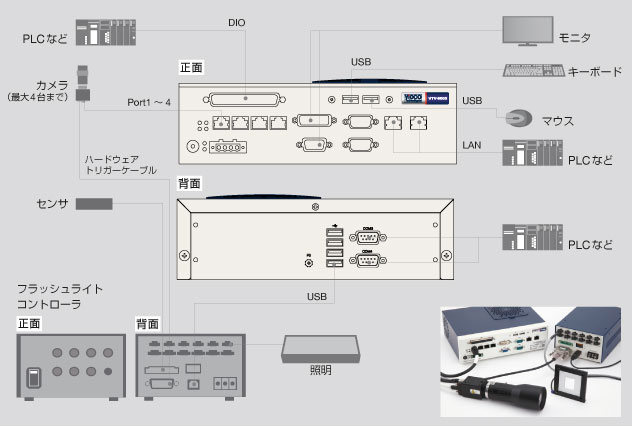

系统结构例

结构案例:VTV-9000C和闪灯控制器

结构案例:VTV-9000C和闪灯控制器
