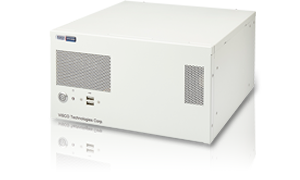

VTV-9000F

高端机种【F】,凌驾于系列中处理速度最快的VTV-9000ST,体积为ST的45%,实现了轻量化与省空间。

〈机型阵容〉
 2相机规格,4相机规格
 高速对应2相机规格

可连接VT Digital相机。

VT Digital相机

2900万像素黑白

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
モノクロ VTC-29MCM00-NV 6576x4384 200ms
(5fps)
- 68x68x104mm

2500万像素黑白

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
モノクロ VTC-25MCM00-NV 5120x5120 - 40ms
(25fps)
68x68x80mm

1200万像素黑白/彩色

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
モノクロ VTC-R120M00-SE 4080x3000 67ms
(15fps)
19ms
(53fps)
35x35x40.7mm
カラー VTC-R120C00-SE

900万像素黑白/彩色

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
モノクロ VTC-R090M00-SE 4080x2160 50ms
(20fps)
14ms
(73fps)
35x35x40.7mm
カラー VTC-R090C00-SE

500万像素黑白/彩色

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
モノクロ VTC-R050M00-SE 2448x2048 29ms
(35fps)
7.6ms
(132fps)
35x35x40.7mm
カラー VTC-R050C00-SE
モノクロ VTC-D050M0A-SE 2448x2048 29ms
(35fps)
- 35x35x40.7mm
カラー VTC-D050C0A-SE
モノクロ VTC-500PM00-JC 2544x2048 21ms
(47fps)
9.4ms
(107fps)
29x29x52mm
カラー VTC-500PC00-JC
モノクロ VTC-500PM10-SE 2592x1944 71ms
(14fps)
- 35x35x35mm
カラー VTC-500PC10-SE

400万像素黑白

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
モノクロ VTC-400PM00-VI 2048x2048 26ms
(38fps)
6.7ms
(150fps)
29x29x55mm

300万像素黑白/彩色

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
モノクロ VTC-D030M00-SE 2048×1536 19ms
(52fps)
- 35x35x40.7mm
カラー VTC-D030C00-SE

200万像素黑白/彩色

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
モノクロ VTC-200PM00-VI 2048x1088 14ms
(70fps)
3.6ms
(280fps)
29x29x55mm
カラー VTC-200PC00-VI
モノクロ VTC-200PM01-SE 1616x1236 33ms
(30fps)
- 35x35x46.5mm
カラー VTC-200PC01-SE
モノクロ VTC-200CM00-NV 2048x1088 14ms
(74fps)
6.7ms
(150fps)
68x68x54mm
カラー VTC-200CC00-NV

80万像素黑白/彩色

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
モノクロ VTC-080PM00-SE 1024x768 23ms
(44fps)
- 28x28x40.5mm
カラー VTC-080PC00-SE

30万像素黑白/彩色

  型号 采集像素数
(像素)
图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
モノクロ VTC-030WM00-SE 640x480 4.2ms
(240fps)
- 35x35x48.2mm
カラー VTC-030WC00-SE
モノクロ VTC-030PM00-SE 640x480 11ms
(90fps)
- 28x28x40.5mm
カラー VTC-030PC00-SE

所有相机皆可对应局部。
VT Digital相机是ViSCO独创的数字相机。
外观尺寸不含接插件。

VT Digital 相机线缆

产品名称 型号 接插件形状
(相机端-图像设备端)
形状
3m 自控 VTCC-3SSRN003H SDR-SDR 耐弯曲
VTCC-3MSRN003H MDR-SDR
5m 自控 VTCC-3SSRN005H SDR-SDR 耐弯曲
VTCC-3MSRN005H MDR-SDR
3m 自控 L型 VTCC-3SSRU003H SDR-SDR L型 UP
5m 自控 L型 VTCC-3SSRU005H SDR-SDR L型 UP
3m 自控 L型 VTCC-3SSRD003H SDR-SDR L型 DOWN
5m 自控 L型 VTCC-3SSRD005H SDR-SDR L型 DOWN
高速相机用 3m
自控
VTCC-4SSRN103H SDR-SDR 耐弯曲
高速相机用 3m
自控
VTCC-4MSRN003H MDR-SDR 耐弯曲

硬件规格

型号 V9KFDPK
1-2**
V9KFDPQ
1-4**
V9KFDPT
1-2**
相机模式 常规(可混用不同像素数的相机) 高速(可混用标准、高速相机,不同像素数的相机)
相机最大连接数 2台 4台 2台
外观尺寸 280(W)× 295(D)× 150(H)mm
重量 6.5kg
功率 220W以下

图纸

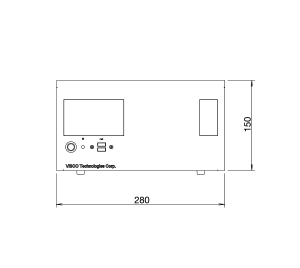

正面

正面

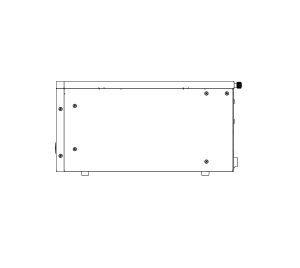

侧面

侧面

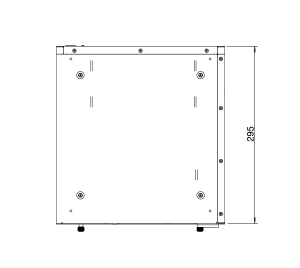

底面

底面
