产品阵容
VTV-9000miniR

小型机身可以连接高速相机

VTV-9000mini的高级版，小型机身完美实现了高速采集。

〈机型〉
高速模式对应2台相机规格

硬件规格

型号 V9KZDPL2-2MV
相机模式 标准、高速（可混用不同像素数的相机）
相机最大连接数 2台
外观尺寸*1 230（W）× 205（D）× 82（H）mm
重量 2.7kg
功耗 144W以下

※你可以滚动到一边。

*1　外观尺寸不含突起物。

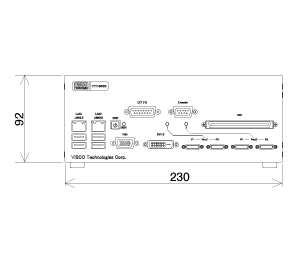

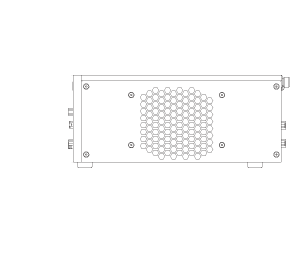

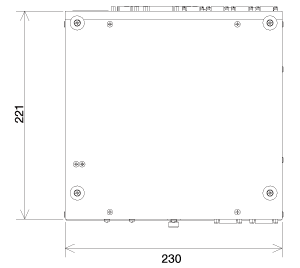

外观尺寸图

6500万像素黑白／彩色

型号 像素数
（pixel）		 图像传输速度 外观尺寸
(W) x (H) x (D)
Standard mode High-speed mode
Monochrome VTC-R650M00-VI 9344x7000 - 111ms
(9fps)		 55x55x45mm
カラー VTC-R650C00-VI

※你可以滚动到一边。

2500万像素黑白／彩色

型号 像素数
（pixel）		 图像传输速度 外观尺寸
(W) x (H) x (D)
标準 高速
Monochrome VTC-R250M00-VI 5120x5120 - 46ms
(22fps)		 55x55x45mm
カラー VTC-R250C00-VI
Monochrome VTC-25MCM00-NV 40ms
(25fps)		 68x68x80mm

※你可以滚动到一边。

1200万像素黑白／彩色

型号 像素数
（pixel）		 图像传输速度 外观尺寸
(W) x (H) x (D)
标準 高速
Monochrome VTC-R120M00-SE 4080x3000 67ms(15fps)
77ms(13fps)*1		 19ms
(54fps)		 35x35x40.7mm
Color VTC-R120C00-SE
Monochrome VTC-12MWM00-VI 4096x3072 91ms
(11fps)		 24ms
(42fps)		 55x55x30mm
Color VTC-12MWC00-VI

※你可以滚动到一边。

900万像素黑白／彩色

型号 像素数
（pixel）		 图像传输速度 外观尺寸
(W) x (H) x (D)
标準 高速
黑白 VTC-R090M00-SE 4080x2160 50ms
(20fps)		 14ms
(74fps)		 35x35x40.7mm
彩色 VTC-R090C00-SE

※你可以滚动到一边。

500万像素黑白／彩色

型号 像素数
（pixel）		 图像传输速度 外观尺寸
(W) x (H) x (D)
标準 高速
黑白 VTC-R050M00-SE 2448x2048 29ms
(35fps)		 7.6ms
(132fps)		 35x35x40.7mm
彩色 VTC-R050C00-SE
黑白 VTC-D050M0A-SE 2448x2048 29ms
(35fps)		 - 35x35x40.7mm
彩色 VTC-D050C0A-SE

※你可以滚动到一边。

400万像素黑白

型号 像素数
（pixel）		 图像传输速度 外观尺寸
(W) x (H) x (D)
标準 高速
黑白 VTC-400PM00-VI 2048x2048 26ms
(38fps)		 6.7ms
(150fps)		 29x29x55mm

※你可以滚动到一边。

300万像素黑白／彩色

型号 像素数
（pixel）		 图像传输速度 外观尺寸
(W) x (H) x (D)
标準 高速
Monochrome VTC-D030M00-SE 2048×1536 19ms
(52fps)		 - 35x35x40.7mm
カラー VTC-D030C00-SE
カラー VTC-R030T00-JC - 18ms
(55fps)		44x44x74mm
Monochrome VTC-R030M00-SE 2048×1536 19ms
(52fps)		 5.2ms
(193fps)		 35x35x40.7mm
カラー VTC-R030C00-SE

※你可以滚动到一边。

200万像素黑白／彩色

型号 像素数
（pixel）		 图像传输速度 外观尺寸
(W) x (H) x (D)
标準 高速
黑白 VTC-200PM00-VI 2048x1088 14ms
(70fps)		 3.6ms
(280fps)		 29x29x55mm
彩色 VTC-200PC00-VI

※你可以滚动到一边。

160万像素黑白／彩色

型号 像素数
（pixel）		 图像传输速度 外观尺寸
(W) x (H) x (D)
标準 高速
Monochrome VTC-D016M0A-SE 1440x1080 6.4ms(156fps) - 28x28x40mm
Color VTC-D016C0A-SE
カラー VTC-R016T00-JC- 7.9ms
(126fps)		44x44x74mm

※你可以滚动到一边。

130万像素IR

型号 像素数
（pixel）		 图像传输速度 外观尺寸
(W) x (H) x (D)
标準 高速
IR VTC-D013R00-AD 1248x1024 7.8ms
(129fps)		 - 58x58x90mm

※你可以滚动到一边。

所有相机局部对应。
VT Digital 相机是ViSCO独创的数字相机。
外观尺寸不含接插件。

VT Digital相机电缆

产品名称 型号 接插件形状
(相机-主机)		 形状
3m 自控对应 VTCC-3SSRN003H SDR-SDR 直型
VTCC-3MSRN003H MDR-SDR
5m 自控对应 VTCC-3SSRN005H SDR-SDR 直型
VTCC-3MSRN005H MDR-SDR
3m 自控对应L型 VTCC-3SSRU003H SDR-SDR L型 UP
5m 自控对应L型 VTCC-3SSRU005H SDR-SDR L型 UP
3m 自控对应L型 VTCC-3SSRD003H SDR-SDR L型 DOWN
5m 自控对应L型 VTCC-3SSRD005H SDR-SDR L型 DOWN
高速相机用3m
自控对应		 VTCC-4SSRN103H SDR-SDR 直型
高速相机用3m
自控对应		 VTCC-4MSRN003H MDR-SDR 直型

※你可以滚动到一边。

系统配置

连接外部设备

VT Digital相机・相机线缆
相机型号 相机规格 相机线缆型号 相机线缆规格
VTC-R650M00-VI 6500万像素黑白、M42 P1卡口 VTCC-4SSRN102H
VTCC-4SSRN103H
VTCC-4SSRL103H
VTCC-4SSRR103H		 直通 2m
直通 3m
L型 LEFT 3m
L型 RIGHT 3m
VTC-R650C00-VI 6500万像素彩色、M42 P1卡口
VTC-R250M00-VI 2500万像素黑白
VTC-R250C00-VI 2500万像素彩色
VTC-R120M00-SE 1200万像素黑白
VTC-R120C00-SE 1200万像素彩色
VTC-12MWM00-VI 1200万像素黑白、M42 P1卡口
VTC-12MWC00-VI 1200万像素彩色、M42 P1卡口
VTC-R120M0 S-Series 1200万像素黑白超深度
VTC-R090M00-SE 900万像素黑白
VTC-R090C00-SE 900万像素彩色
VTC-R050M00-SE 500万像素黑白
VTC-R050C00-SE 500万像素彩色
VTC-R050M0 S-Series 500万像素黑白超深度
VTC-R050C0 S-Series 500万像素彩色超深度
VTC-400PM00-VI 400万像素黑白
VTC-R030M00-SE 300万像素黑白
VTC-R030C00-SE 300万像素彩色
VTC-200PM00-VI 200万像素黑白
VTC-200PC00-VI 200万像素彩色
VTC-25MCM00-NV 2500万像素黑白、F卡口、需要AC适配器 VTCC-4MSRN103H 直通 3m
VTC-R120M00-SE 1200万像素黑白 VTCC-3SSRN001H
VTCC-3SSRN003H
VTCC-3SSRN005H
VTCC-3SSRU003H
VTCC-3SSRU005H
VTCC-3SSRD003H
VTCC-3SSRD005H
VTCC-3SSRR003H
VTCC-3SSRR005H
VTCC-3SSRL003H
VTCC-3SSRL005H		 直通 1m
直通 3m
直通 5m
L型 UP 3m
L型 UP 5m
L型 DOWN 3m
L型 DOWN 5m
L型 RIGHT 3m
L型 RIGHT 5m
L型 LEFT 3m
L型 LEFT 5m
VTC-R120C00-SE 1200万像素彩色
VTC-12MWM00-VI 1200万像素黑白、M42 P1卡口
VTC-12MWC00-VI 1200万像素彩色、M42 P1卡口
VTC-R120M0 S-Series 1200万像素黑白超深度
VTC-R090M00-SE 900万像素黑白
VTC-R090C00-SE 900万像素彩色
VTC-R050M00-SE 500万像素黑白
VTC-R050C00-SE 500万像素彩色
VTC-R050M0 S-Series 500万像素黑白超深度
VTC-R050C0 S-Series 500万像素彩色超深度
VTC-D050M0A-SE 500万像素黑白
VTC-D050C0A-SE 500万像素彩色
VTC-D050M0 S-Series 500万像素黑白超深度
VTC-D050C0 S-Series 500万像素彩色超深度
VTC-400PM00-VI 400万像素黑白
VTC-R030M00-SE 300万像素黑白
VTC-R030C00-SE 300万像素彩色
VTC-D030M00-SE 300万像素黑白
VTC-D030C00-SE 300万像素彩色
VTC-200PM00-VI 200万像素黑白
VTC-200PC00-VI 200万像素彩色
VTC-D016M0A-SE 160万像素黑白
VTC-D016C0A-SE 160万像素彩色
VTC-D013R00-AD 130万像素 IR、需要AC适配器

※你可以滚动到一边。

闪烁灯控制器・硬件触发线
闪烁灯控制器型号 闪烁灯控制器规格 硬件触发线型号 硬件触发线规格
VTVFCV-0648-00
VTVFCV-1248-02
VTVFC-V-06-01		 光源连接数6
光源连接数12、带链接功能
光源连接数6		 VTTC-M150-07A 0.7m
VTTC-M150-16A 1.6m
VTTC-MW151-16A 1.6m2分支，连接2个控制器
VTTC-MF151-16A 1.6m4分支，连接4个控制器

※你可以滚动到一边。

I/O 线
I/O 线型号 I/O 线规格
VTIO-A96SN015E 单侧散线 1.5m
VTIO-A96SN030E 单侧散线 3m
VTIO-A96SN050E 单侧散线 5m
VTIO-B96SW130A 两端接插件 3m Keyence PCL　KV-7000/KV-5000/KV-3000系列
VTIO-B96SW150A 两端接插件 5m Keyence PCL　KV-7000/KV-5000/KV-3000系列
VTIO-B96SW530A 两端接插件 3m YASKAWA 控制器　MP3000/MP2000系列
VTIO-B96SW550A 两端接插件 5m YASKAWA 控制器　MP3000/MP2000系列
VTIO-B96SW415A 两端接插件 1.5m OMRON PCL　CJ系列/NJ系列/NX系列
VTIO-B96SW430A 两端接插件 3m OMRON PCL　CJ系列/NJ系列/NX系列
VTIO-B96SW450A 两端接插件 5m OMRON PCL　CJ系列/NJ系列/NX系列

※你可以滚动到一边。

编码器线缆
编码器线缆型号 编码器线缆规格
VTEC-M090-15A 1.5m
VTEC-M090-30A 3m

※你可以滚动到一边。

常见问题

Q成本大概需要多少？
A

架构和价格根据物体的尺寸和节拍时间而不同。ViSCO为了满足客户的各种检测需求，将提供各种图像处理检查设备和相机等。详情请点击此处。

Q与其他公司产品的区别是什么？
A

有高精度图像处理技术、高速处理、近乎人类的检查算法等。ViSCO产品出售后，从光学系的选定到自动机的建议以及后续跟进，将提供生产现场上实用的外观检查系统方案，得到了极高的回购率和客户满足度。

Q可以检测的最小缺陷是多小？
A

普通市售的镜头与光源所配置的光学系的话，可检测的最小缺陷大小约为直径3~5μm。不过也会受到工件的自身条件，因此需要进行样品测试来确认实际的精度和性能。

Q想要引进图像处理检查设备的话，是否需要了解专业知识？
A

ViSCO的图像处理检查设备设定简单易懂，
我们有针对性的培训项目（选配）。

Q打算购买，可以做现场测试吗？
A

可以。
营业担当现场访问做测试，或者可以无偿借出机器。详情请点击此处。

QDEMO可以做吗？
A

可以。
担当人员拜访，或者在我们上海、深圳公司执行。
