VTV-9000mini

ViSCO的原创小型筐体。装载了独自设计的板卡,在OS的牢固性加上省空间型的机型,完美实现了高速/高性能。

〈机型阵容〉
 4相机规格

VT Digital相机

2900万像素黑白

型号采集像素数
(像素)
图像传输速度外观尺寸
(W) x (H) x (D)
黑白 VTC-29MCM00-NV 6576x4384 200ms
(5fps)
68x68x104mm

1200万像素黑白/彩色

型号采集像素数
(像素)
图像传输速度外观尺寸
(W) x (H) x (D)
黑白 VTC-R120M00-SE 4080x3000 67ms
(15fps)
35x35x40.7mm
彩色 VTC-R120C00-SE

900万像素黑白/彩色

型号采集像素数
(像素)
图像传输速度外观尺寸
(W) x (H) x (D)
黑白 VTC-R090M00-SE 4080x2160 50ms
(20fps)
35x35x40.7mm
彩色 VTC-R090C00-SE

500万像素黑白/彩色

型号采集像素数
(像素)
图像传输速度外观尺寸
(W) x (H) x (D)
黑白 VTC-R050M00-SE 2448x2048 30ms
(33fps)
35x35x40.7mm
彩色 VTC-R050C00-SE
黑白 VTC-D050M0A-SE 2448x2048 30ms
(33fps)
35x35x40.7mm
彩色 VTC-D050C0A-SE
黑白 VTC-500PM00-JC 2544x2048 33ms
(30fps)
29x29x52mm
彩色 VTC-500PC00-JC
黑白 VTC-500PM10-SE 2592x1944 71ms
(14fps)
35x35x35mm
彩色 VTC-500PC10-SE

400万像素黑白

型号采集像素数
(像素)
图像传输速度外观尺寸
(W) x (H) x (D)
黑白 VTC-400PM00-VI 2048x2048 26ms
(38fps)
29x29x55mm

300万像素黑白/彩色

型号采集像素数
(像素)
图像传输速度外观尺寸
(W) x (H) x (D)
黑白 VTC-D030M00-SE 2048×1536 19ms
(52fps)
35x35x40.7mm
彩色 VTC-D030C00-SE

200万像素黑白/彩色

型号采集像素数
(像素)
图像传输速度外观尺寸
(W) x (H) x (D)
黑白 VTC-200PM00-VI 2048x1088 14ms
(70fps)
29x29x55mm
彩色 VTC-200PC00-VI
黑白 VTC-200PM01-SE 1616x1236 33ms
(30fps)
35x35x46.5mm
彩色 VTC-200PC01-SE
黑白 VTC-200CM00-NV 2048x1088 14ms
(74fps)
68x68x54mm
彩色 VTC-200CC00-NV

160万像素黑白/彩色

型号采集像素数
(像素)
图像传输速度外观尺寸
(W) x (H) x (D)
黑白 VTC-D016M00-SE 1440x1080 6.4ms
(156fps)
28x28x40mm
彩色 VTC-D016C00-SE

30万像素黑白/彩色

型号采集像素数
(像素)
图像传输速度外观尺寸
(W) x (H) x (D)
黑白 VTC-030WM00-SE 640x480 4.2ms
(240fps)
35x35x48.2mm
彩色 VTC-030WC00-SE
黑白 VTC-030PM01-SE 640x480 11ms
(90fps)
28x28x40.5mm
彩色 VTC-030PC01-SE

VT Digital 相机线缆

产品名称型号接插件
(相机端-主机)
形状
1m 自控 VTCC-3SSRN001H SDR-SDR 耐弯曲
3m 自控 VTCC-3SSRN003H SDR-SDR 耐弯曲
VTCC-3MSRN003H MDR-SDR
5m 自控 VTCC-3SSRN005H SDR-SDR 耐弯曲
VTCC-3MSRN005H MDR-SDR
3m 自控 L型 VTCC-3SSRU003H SDR-SDR L型 UP
5m 自控 L型 VTCC-3SSRU005H SDR-SDR L型 UP
3m 自控 L型 VTCC-3SSRD003H SDR-SDR L型 DOWN
5m 自控 L型 VTCC-3SSRD005H SDR-SDR L型 DOWN

硬件规格

型号 V9KMDPL7-4MV
相机模式 常规(可混用不同像素数的相机)
相机最大连接数 4台
外观尺寸 230(W)×205(D)×82(H)mm
重量 2.7kg
功率 144W以下

图纸

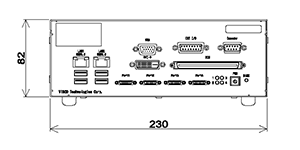

正面

正面

侧面

侧面

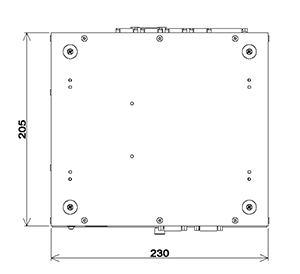

底面

底面

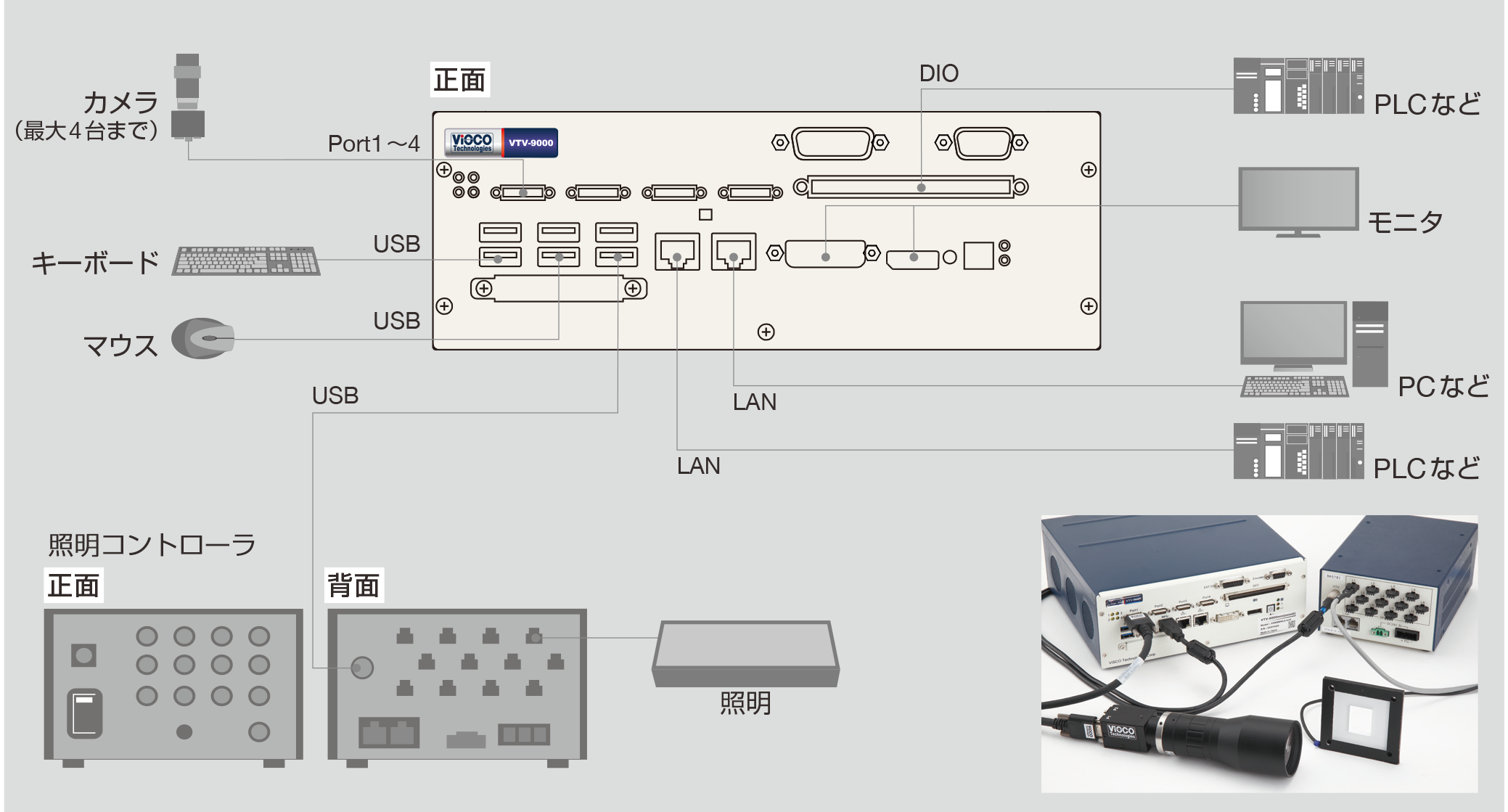

系统结构例

结构案例:VTV-9000mini和照明控制器

结构案例:VTV-9000mini和照明控制器
